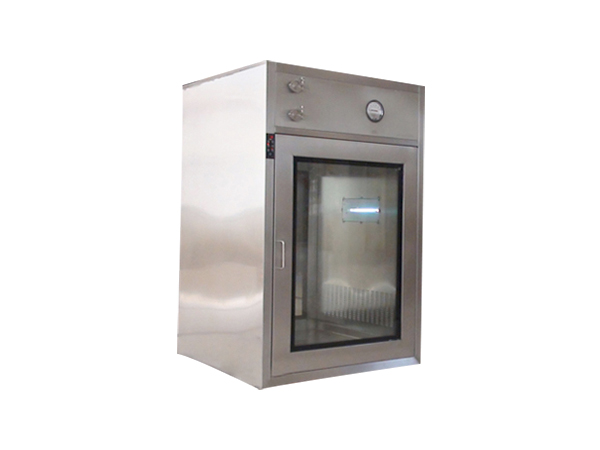

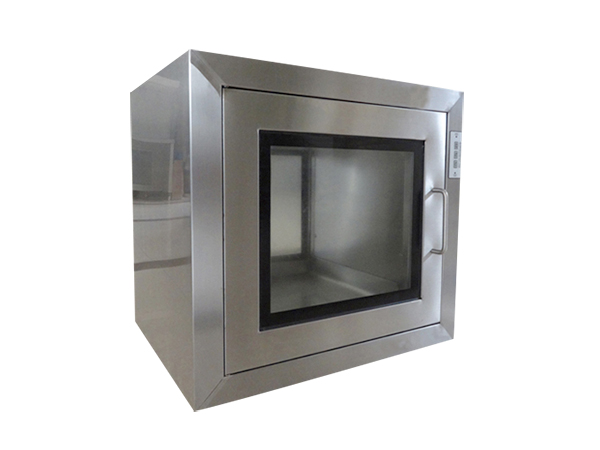

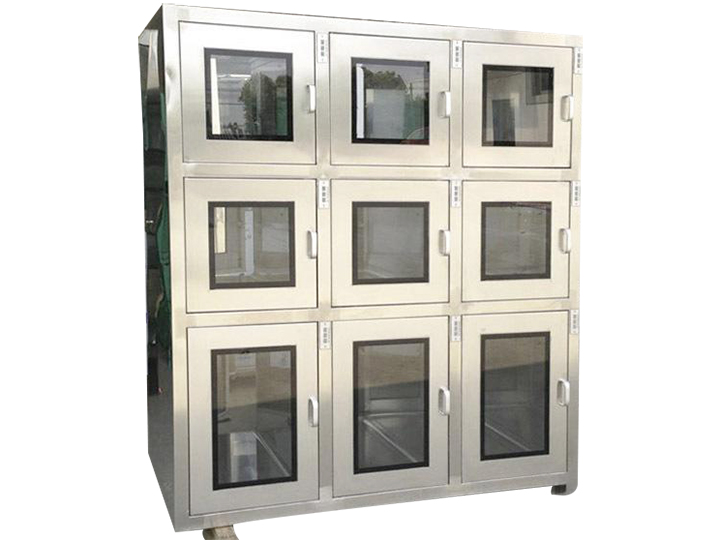

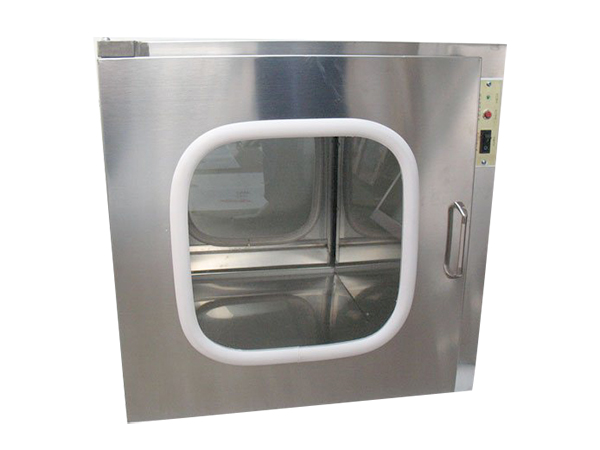

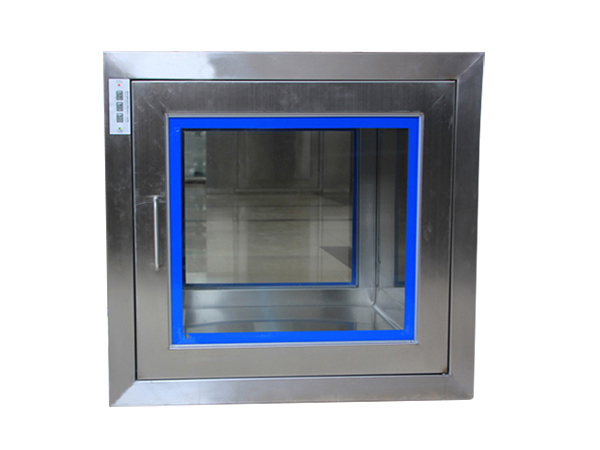

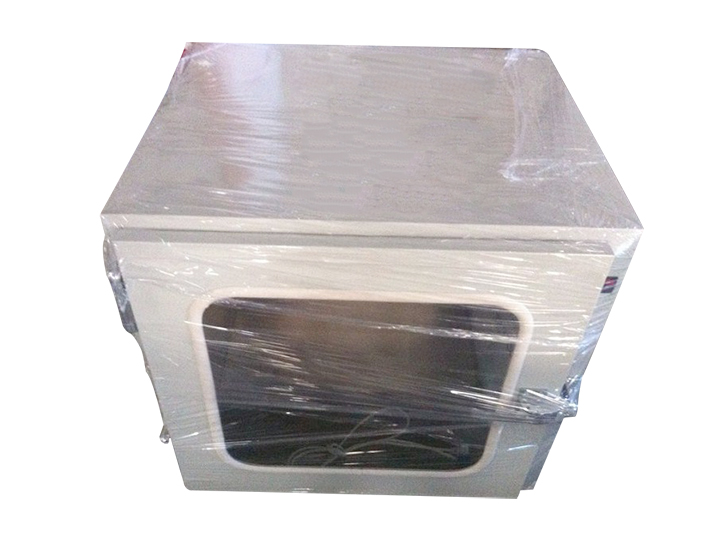

傳遞窗
產品概述
傳遞窗是一種潔凈室的輔助設備,主要用于潔凈區與潔凈區之間、潔凈區與非潔凈區之間小件物品的傳遞,以減少潔凈室的開門次數,把對潔凈室的污染降低到較低程度。
傳遞窗采用不銹鋼板制作,平整光潔。雙門互為連鎖,有效阻止交叉污染,設有電子或機械連鎖裝置,并配置紫外線殺菌燈。
廣泛應用于微細科技、生物實驗室、制藥廠、醫院、食品加工業、LCD、電子廠等等一切需要空氣凈化的場所。
工作原理
⒈ 機械互鎖裝置:內部用機械的形式來實現聯鎖,當一扇門打開時,另一扇門就無法打開,必須把另一扇門關好后再可開另一扇門。
⒉ 電子互鎖裝置:內部采用集成電路、電磁鎖、控制面板、指示燈等實現聯鎖,當其中一扇門打開時,另一扇的開門指示燈不亮,告知這門不能打開,同時電磁鎖動作實現聯鎖。當該門關閉時,另一扇的電磁鎖開始工作,同時指示燈會發亮,表示另一扇門可以打開。
技術參數
通用型電子聯鎖傳遞窗技術規格參數 |
傳遞窗/材質/型號 |
內尺寸W*D*H(寬深高) |
外尺寸W*D*H(寬深高) |
控制方式 |
JY-S-300 |
300*300*300 |
500*380*460 |
電子聯鎖 |
JY-S-400 |
400*400*400 |
600*480*560 |
電子聯鎖 |
JY-S-500 |
500*500*500 |
700*580*660 |
電子聯鎖 |
JY-S-600 |
600*600*600 |
800*680*760 |
電子聯鎖 |
JY-S-700 |
700*700*700 |
900*780*860 |
電子聯鎖 |
JY-S-800 |
800*800*800 |
1000*880*960 |
電子聯鎖 |
注:可根據客戶要求定做不同功能和尺寸的非標傳遞窗,歡迎來電咨詢 |
各類傳遞窗規格尺寸及計算公式 |
分類 |
內尺寸(寬*深*高)mm |
外尺寸(寬*深*高)mm |
風速 |
選配功能 |
通用傳遞窗 |
內500W*500D*500H |
700W*560D*640H; |
無 |
紫外線殺菌燈,電子聯鎖,對講機,警示燈,壓差表 |
A(寬)*B(深)*C(高) |
A+200(寬)*B+60(深)*C+140(高) |
層流傳遞窗 |
內500W*500D*500H |
700W*560D*1030H; |
0.5m/s±20%左右 |
A(寬)*B(深)*C(高) |
A+200(寬)*B+60(深)*C+530(高) |

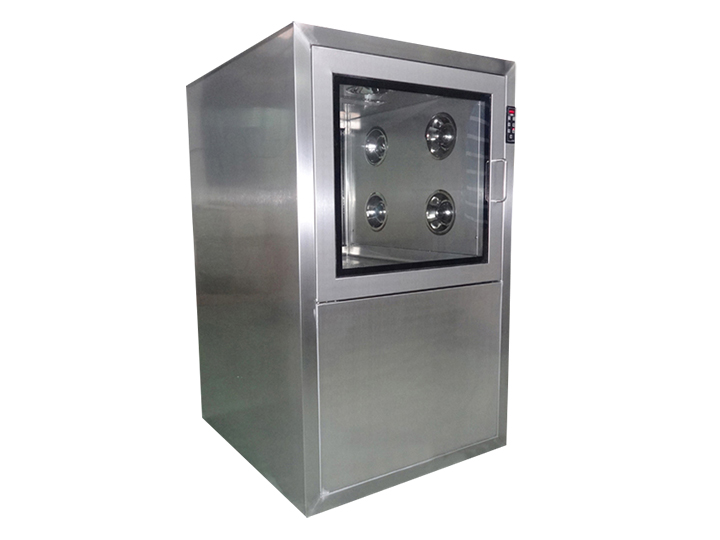

風淋傳遞窗 |
內500W*500D*500H |
700W*560D*1030H; |
20 m/s左右 |
A(寬)*B(深)*C(高) |
A+200(寬)*B+60(深)*C+530(高) |
設計特點
1. 箱體表面采用冷板噴塑或者全不銹鋼板兩種,外形美觀。
2. 工作區采用304不銹鋼板,平整光滑耐磨。
3. 兩側門裝機械互鎖或者電子互鎖裝置使兩側門不能同時處于開啟狀態。
4. 傳遞窗裝有專用密封條,確保氣密性。
產品優勢
1、采用適合潔凈室原理的圓弧轉角。
2、外壁為優良冷軋鋼板噴塑或采用SUS304不銹鋼材質。
3、短距離傳遞窗工作臺面采用不銹鋼板,平整光潔耐磨。
4、長距離傳遞窗工作臺面采用無動力滾筒,傳遞物品輕松方便。
5、兩側門設有機械互鎖或電子互鎖裝置,確保兩側門不能同時處于開啟狀態。
6、風嘴出風口風速高達20s以上。
7、采用無隔板高效過濾器,過濾效率為:99.99%,確保凈化級別,達到千級凈化。
8、采用EVA密封材料,密閉性能高。
9、采用進口電子元器件,性能可靠。
10、可配對呼式對講機或工作狀態指示報警燈。
我們可根據您的需求制作不同的規格,不同的作用,如:

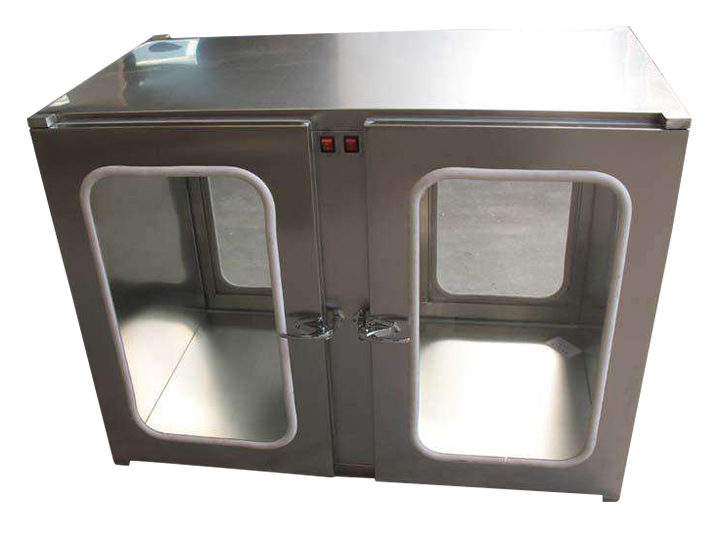

1、雙開門電子互鎖傳遞窗
2、單開門機械互鎖傳遞窗
3、單開門電子互鎖傳遞窗
4、落地式貨淋傳遞窗
5、紫外線殺菌傳遞窗
6、蜂鳴對講機的傳遞窗等
使用方法
傳遞窗按與之相連的較高級別的潔凈區的潔凈級別來管理。
如:噴碼間與灌裝間相連的傳遞窗應按灌裝間的要求來管理。下班后由潔凈區操作者負責,將傳遞窗的內部各表面搽拭干凈,并打開紫外滅菌燈30分鐘。
1、物料進出潔凈區,必須嚴格與人流通道分開,由生產車間物料專用通道進出。
2、物料進入時,原輔料由配制班工序負責人組織人員脫包或外表清潔處理后,經傳遞窗送至車間原輔料暫存間;內包材料在其外暫存間拆去外包裝后,經傳遞窗送入內包間。車間綜合員與配制、內包裝工序負責人辦理物料交接。
3、通過傳遞窗傳遞時,必須嚴格執行傳遞窗內外門“一開一閉”的規定,兩門不能同時開啟。開外門將物料放入后先關門,再開內門將物料拿出,關門,如此循環。
4、潔凈區內的物料送出時,應先將物料運送至相關的物料中間站內,按物料進入時的相反程序移出潔凈區。
5、所有半成品從潔凈區運出,均需從傳遞窗送至外暫存間,經物流通道轉運至外包裝間。
6、易造成污染的物料及廢棄物,均應從其專用傳遞窗運到非潔凈區。
7、物料進出結束后,應及時清理各清包間或中間站的現場及傳遞窗的衛生,關閉傳遞窗的內外通道門,做好清潔消毒工作。
